Поворотные механизмы — это сердце многих машин: экскаваторов, кранов, буровых установок и автоподъемников. От правильного выбора и грамотного обслуживания зависит не только срок службы техники, но и безопасность на объекте. В статье разберём устройство, ключевые параметры и практические приёмы, которые реально помогают снизить простои и затраты на ремонт.
Что такое поворотный круг и как он работает

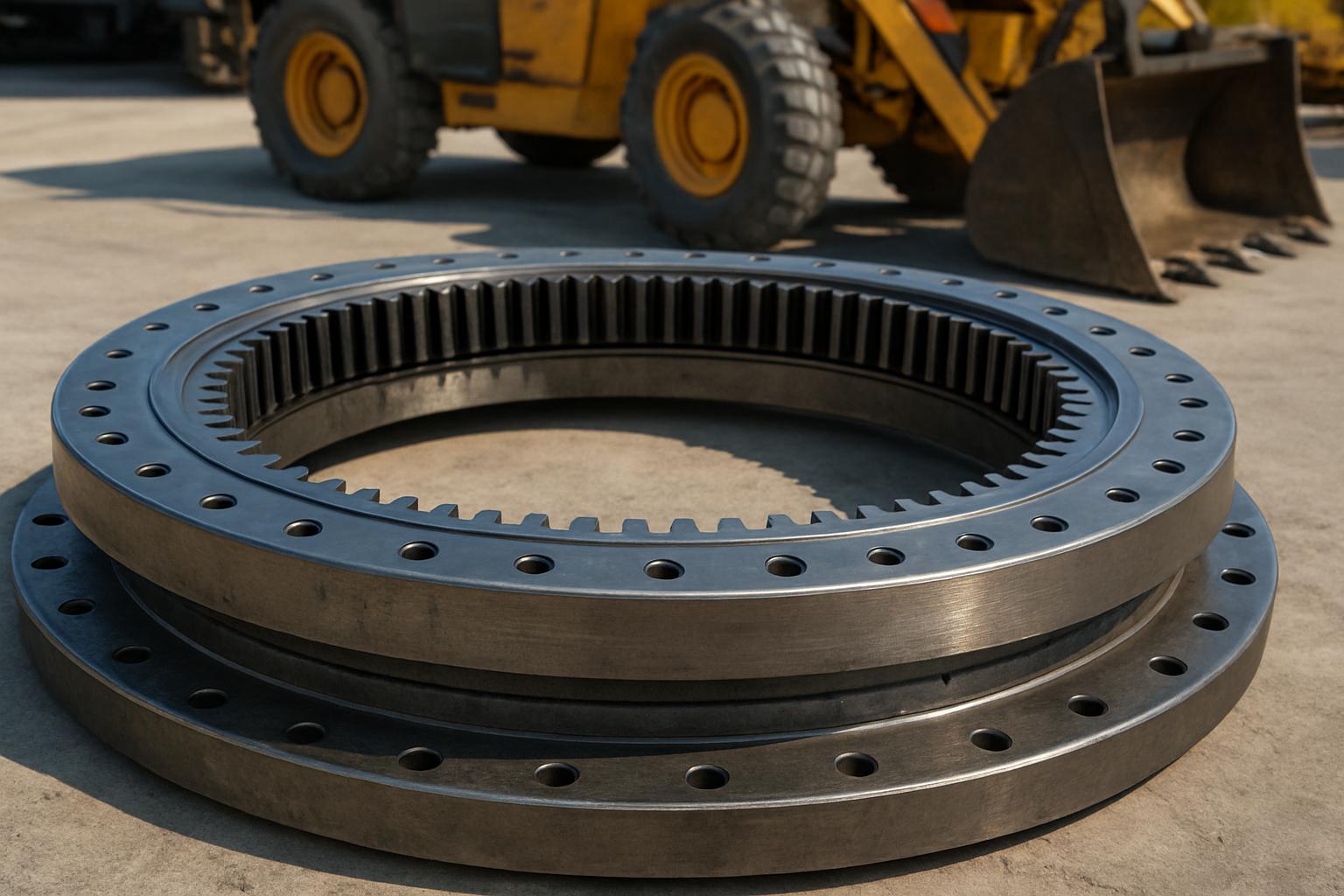

Поворотные круги представляют собой комплект зубчатой наружной или внутренней коронки, опорного подшипника и монтажной плиты, обеспечивающий вращение платформы относительно шасси. Он принимает осевые, радиальные и моментные нагрузки, перераспределяя силы по опорным элементам.
В простейшем виде это кольцо с зубчатой частью, через которую вращение передаётся от редуктора. Важна не только прочность зубчатого венца, но и точность сопряжений: даже небольшие люфты приводят к неравномерному износу и быстрому выходу из строя.
Типы поворотных узлов и их применение
По принципу работы выделяют в основном три класса: шариковые, роликовые и конические подшипниковые системы, а также комбинированные варианты. У каждого класса свои преимущества — шариковые легче, роликовые лучше переносят радиальные нагрузки, конические справляются с большими моментами.
Выбор зависит от типа спецтехники и условий эксплуатации. Для лёгких тележек и манипуляторов часто подходят шариковые кольца, для крупной строительной техники — роликовые или конические, иногда с усиленным венцом зубьев.
Классификация по способу привода
Поворотные узлы могут иметь наружный или внутренний зубчатый венец, а привод — колесный редуктор, фрикционный или гидравлический мотор-редуктор. Наружный венец удобен для ремонта, внутренний — для компактных конструкций.
Гидравлические приводы дают плавный ход и большой момент на низких оборотах, но чувствительны к качеству масла и чистоте системы. Механические редукторы проще в обслуживании, но требуют точной подгонки зубчатых пар.
Ключевые параметры при выборе
Первое, на что смотрят — нагрузка и характер её приложения: осевая и радиальная силы, а также крутящий момент. Производитель обычно указывает допустимые нагрузки, но полезно иметь запас по прочности и запас по ресурсу в 20–30 процентов.
Другие важные параметры — диаметр корпуса, число и шаг зубьев, класс точности, наличие уплотнений и защита от коррозии. Для работы в грязи или на стройплощадке уплотнения и сальники становятся решающими факторами долговечности.
Материалы и термообработка
Качество стали венца и способ термообработки определяют износостойкость зубьев. Чаще всего используют легированные стали с поверхностной закалкой или индукционной обработкой зубьев. Плохая термообработка — частая причина микротрещин и преждевременного разрушения.
Кроме стали, важны материалы уплотнений и смазки. Синтетические смазки с присадками против износа и коррозии заметно продлевают жизнь подшипника, особенно в холодном или влажном климате.
Монтаж и регулировка: практические рекомендации
Правильная установка требует ровной опорной поверхности и контролируемого момента затяжки болтов. Неправильный момент ведёт к деформации плиты и быстрому появлению люфтов. Всегда пользуйтесь момент-ключом и соблюдайте эксплуатационные допуски.
Перед окончательной сборкой проверьте соосность привода и состояние зубьев. После монтажа рекомендуется выполнить контрольный пробег под нагрузкой, чтобы выявить резонансы, заедание или шум, которые укажут на дефекты установки.
Порядок работ при установке
- Очистить поверхности и удалить старую прокладку или коррозию.
- Установить поворотный узел по шаблону и провернуть для контроля зацепления зубьев.
- Затянуть болты по кругу в несколько этапов с указанным моментом.
- Проверить люфт и выполнить пробный пуск под нагрузкой.
Обслуживание и диагностика в полевых условиях
Регулярное техобслуживание — это не только замена смазки. Важно контролировать зазор в зубчатом венце, состояние уплотнений и температуру подшипников при работе. Небольшой люфт в начале можно корректировать, большие — требуют разборки.
Простейшая диагностика включает визуальный осмотр, измерение температуры и звука при вращении. Нагрев выше нормы, стуки при повороте или масляные подтёки — прямые сигналы к немедленной остановке и ремонту.
Чек-лист для инспекции
- Чистота венца и зубьев — нет ли вмятин и выломов.
- Состояние уплотнений и отсутствие протечек масла.
- Температура корпуса после часа работы — не превышает нормы.
- Отсутствие избыточного люфта при повороте вручную.
Типичные неисправности и методы их устранения
Наиболее частые проблемы — износ зубьев, разбалансировка болтовых соединений и повреждение уплотнений. Износ зубьев обычно проявляется в виде шума и повышенной вибрации. Лечение — шлифовка венца или замена всего узла.
Протечки и попадание грязи под уплотнения приводят к преждевременному износу подшипника. Иногда достаточно заменить сальники и промыть систему, но при попадании абразива в подшипник потребуется замена роликов или шаров.
Особенности выбора для разных типов техники
Для экскаватора важен большой момент и высокая стойкость к ударным нагрузкам, поэтому выбирают массивные роликовые кольца с усиленными венцами. Для кранов критична точность и минимальный люфт, поэтому предпочтение отдают коническим подшипникам с высоким классом точности.
Малогабаритная спецтехника, например, мини-погрузчики, выигрывает от лёгких шариковых конструкций с внутренним венцом — они компактнее и проще в обслуживании. Однако для интенсивных работ их ресурс ниже, потому нужен частый техосмотр.
Экономика: цена владения и ремонтопригодность
Дешёвый поворотный узел на первый взгляд снижает затраты, но зачастую требует частых ремонтов и замены. Инвестиция в более качественный узел с лучшей термообработкой и герметизацией окупается через меньшие простои и меньший расход запчастей.
При закупке учитывайте не только цену, но и доступность сервисных центров, наличие запасных венцов и возможность ремонта на месте. Это уменьшает логистические задержки и снижает общий TCO — совокупную стоимость владения.
Сравнительная таблица типов узлов
| Тип | Плюсы | Минусы |
|---|---|---|
| Шариковый | Лёгкий, компактный, дешевле | Ограниченный ресурс при больших нагрузках |
| Роликовый | Высокая радиальная прочность, долговечнее | Более тяжёлый и дороже |
| Конический | Устойчив к моментам, точная посадка | Чувствителен к установке и регулировке |
Практический опыт автора
В одном из проектов нам пришлось заменить поворотный узел у старого экскаватора прямо на стройплощадке. Выяснилось, что прежний поставщик экономил на сальниках — грязь вымела смазку за пару сезонов. Быстрая замена уплотнений и промывка вернули рабочее состояние, но урок был очевиден — экономия на мелочах оборачивается большими потерями.
Другой случай касался покупки подержанного манипулятора: по документам узел был в порядке, но при пробном повороте проявлялся микролюфт. Тогда я настоял на полной разборке и замене роликов; на практике это сэкономило заказчику несколько месяцев простоев в сезон интенсивных работ.
Рекомендации по покупке и запасным частям
При выборе обращайте внимание на репутацию производителя и наличие сервисной сети. Покупайте запасные венцы и комплектующие, если техника эксплуатируется в удалённых районах: быстрая замена на месте сокращает простои.
Также полезно иметь стандартный набор инструментов: момент-ключ, калибры для проверки зазора и набор уплотнений. Это позволит выполнить срочную диагностику и временный ремонт до приезда специалистов.
Безопасность и нормативы
Поворотный механизм напрямую влияет на устойчивость техники. Регулярные проверки креплений и состояние зубчатых передач — обязательные мероприятия по требованиям безопасности. Несправный узел способен привести к потере груза или опрокидыванию машины.
Используйте только сертифицированные запчасти и соблюдайте инструкции по монтажу. Документируйте все сервисные работы — это защитит при страховых случаях и повысит остаточную стоимость техники при продаже.
Поворотный узел — узел не броский, но ключевой. Понимание его особенностей, скрупулёзный монтаж и регулярное обслуживание дают ощутимый эффект: меньше аварий, меньше простоев и ощутимая экономия на ремонте. Подходите к выбору взвешенно, держите под рукой запасные детали и не пренебрегайте инспекцией — и техника прослужит дольше, работая надёжно и предсказуемо.
